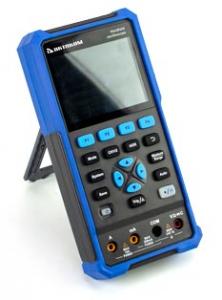

ADS-2045 — осциллограф цифровой

Артикул: 401240
Гарантия: 14 мес.
Бренд: АКТАКОМ

Цена:

17 094 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Новые серии мультиметров и электроизмерительных клещей АРРА

Промо-цена на ультразвуковую акустическую камеру Batcam 2S – только до конца 2025 года!

Новая линейка оборудования Altimax !!!

Описание
Характеристики
Комплектация

Портативный прибор ADS-2045 сочетает в одном корпусе 3 измерительных устройства: двухканальный цифровой осциллограф, 4½ - разрядный TrueRMS мультиметр и генератор сигналов специальной формы. Прибор выполнен в компактном корпусе, имеет питание от двух литий-ионных аккумуляторов с возможностью работы до 6 часов, которые могут заряжаться через USB-интерфейс.

Благодаря компактным размерам, высокой функциональности, широким измерительным функциям и доступной цене ADS-2045 может быть полезен организациям с небольшим бюджетом, специалистам, работающим в "полевых" условиях и на выездных работах, в сервисных центрах, и в работах при ограниченном рабочем пространстве. Также комбинированный осциллограф ADS-2045 рекомендован для использования в образовательных и обучающих целях.

Параметр		Значение
ОСЦИЛЛОГРАФ
Полоса пропускания		40 MГц
Количество каналов		2 + генератор сигнала
Скорость захвата осциллограмм		10000 осц/сек
Регистрация
Режим		Обычный, пиковый детектор
Максимальная дискретизация		250 Mвыб/сек (125 Мвыбсек - 2 канала)
Вход
Связь по входу		открытый, закрытый, земля
Входной импеданс		1 MОм±2% в параллель 16 пФ±10 пФ
Учет ослабления пробников		1X, 10X, 100X, 1000X
Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1)
Ограничение полосы пропускания		20 МГц
Параметры горизонтальной системы
Глубина записи		8 К (4 К -каждый канал)
Диапазон частоты выборки		0.25 Выб/сек ~ 250 Mвыб/сек (один канал), 0.25 Выб/сек ~ 125 Mвыб/сек (два канала)
Интерполяция		(sin x)/x
Коэффициент развертки		5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы		±100 ppm
Режим		Y-T, X-Y
Параметры вертикальной системы
АЦП		8 бит
Вертикальное отклонение		10 мВ/дел ~ 10 В/дел
Диапазон смещения		±6 делений
Полоса пропускания для однократного сигнала		Полный диапазон
Низкочастотный предел		≥10 Гц (на входе, закрытый вход, -3dB)
Время нарастания		≤8.0 нс (типичное)
Погрешность коэффициент усиления		±3%
Измерения
Курсорные		ΔV, ΔT, ΔV&ΔT между курсорами
Автоматические		Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период
Система запуска
Источник запуска		CH1, CH2
Связь		DC, AC
Тип запуска		Запуск по фронту (нарастающий, спадающий)
Режим запуска		Авто, обычный, однократный
Диапазон уровня запуска		±4 деления от центра экрана
Погрешность уровня запуска		±0,3 деления
МУЛЬТИМЕТР
Максимальная разрядность		20000 отсчетов
Измерение истинных среднеквадратических значений		TrueRMS
Измеряемые параметры		Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
Входной импеданс		10 МОм
Выбор диапазона		Автоматический
Входы мультиметра и осциллографа		независимые
Дополнительные режимы		режим удержания показаний режим относительных измерений
Диапазон измерения
Параметр	Диапазон	Разрешение	Погрешность
Постоянное напряжение	200.00 мВ	0.01 мВ	±(0.5%+5 е.м.р.)
	2.0000 В	0.1 мВ	±(0.3%+5 е.м.р.)
	20.000 В	1 мВ
	200.00 В	10 мВ
	1000.0 В	0.1 В	±(0.8%+5 е.м.р.)
Переменное напряжение TrueRMS (40…1000 Гц)	200.00 мВ	0.01 мВ
	2.0000 В	0.1 мВ
	20.000 В	1 мВ
	200.00 В	10 мВ
	750.0 В	0.1 В	±(1.0%+5 е.м.р.)
Постоянный ток	200 мА	10 мкА	±(0.8%+2 е.м.р.)
	10 А	1 мА	±(2.5%+2 е.м.р.)
Переменный ток TrueRMS (40…1000 Гц)	200 мА	10 мкА	±(1.0%+5 е.м.р.)
	10 А	1 мА	±(2.8%+5 е.м.р.)
Сопротивление	200.00 Ом	0.01 Ом	±(0.8%+3 е.м.р.)
	2.0000 кОм	0.1 Ом
	20.000 кОм	1 Ом
	200.00 кОм	10 Ом
	2.0000 МОм	100 Ом
	20.000 МОм	1 кОм	±(1.0%+3 е.м.р.)
	100.00 MОм	10 кОм	±(3.0%+3 е.м.р.)
Емкость	20.000 нФ	1 пФ	±(3.0%+10 е.м.р.)
	200.00 нФ	10 пФ
	2.0000 мкФ	100 пФ
	20.000 мкФ	1 нФ
	200.00 мкФ	10 нФ
	2.0000 мкФ	100 нФ
Тест диодов	0 - 2 В
Прозвонка	Звуковой сигнал <50 Ом
ГЕНЕРАТОР СИГНАЛОВ
Количество каналов		1
Основные формы сигнала		Синусоидальная, прямоугольная, пилообразная, импульсная
Специальные формы сигналов		8 типов: Sinc, Bessely, Besselj, StairUp, StairUpDown, StairDown, AttAlt, AmplAlt
Диапазон частот
Синусоидальная форма		0,1 Гц ~ 25 МГц
Прямоугольная форма		0,1 Гц ~ 10 МГц
Пилообразная форма		0,1 Гц ~ 1 МГц
Импульсная форма		0,1 Гц ~ 5 МГц
Специальная форма		0,1 Гц ~ 5 МГц
Амплитуда выходного сигнала		20 мВп-п ~ 5 Вп-п (HighZ) 10 мВп-п ~ 2,5 Вп-п (50 Ом)
Частота дискретизации		125 Мвыб/с
Максимальная память формы сигнала		8 К точек
Вертикальное разрешение		14 бит
Выходной импеданс		50 Ом, HighZ
Выбор диапазона		Автоматический
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Дисплей
Тип дисплея		диагональ 3,5”, ЖК, TFT матрица
Разрешение дисплея		320 (по горизонтали) × 240 (по вертикали) точек
Количество цветов		65536 цветов
Выход для калибровки пробников
Выходное напряжение (типичное)		амплитуда 3,3 В
Выходной сигнал		меандр 1 кГц
Интерфейс
Тип		USB тип С
Функционал		связь с ПК, зарядка
Питание
Li-ion аккумулятор		2 х 2200 мАч, тип 18650
Время работы (типичное)		6 часов
Мощность		<5 Вт
Габаритные размеры		198 х 96 х 38 мм
Вес		около 0,6 кг

№	Наименование	Количество
1	Осциллограф цифровой ADS-2045	1
