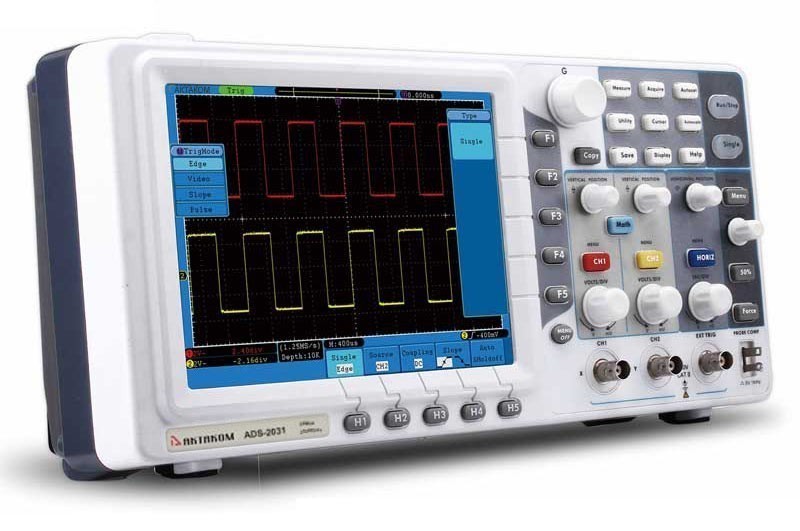

ADS-2031V — осциллограф цифровой
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) ADS-2031V — осциллограф цифровой
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) ADS-2031V — осциллограф цифровой
Технические характеристики осциллографа ADS-2031V:
| Параметр | Значение | |
| Полоса пропускания | 30 MГц | |
| Количество каналов | 2 + внешний запуск | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 250 Mвыб/сек (125 Mвыб/сек - 2 канала) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ | |
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | |
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | |
| Ограничение полосы пропускания | полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 | |
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Диапазон частоты выборки | 5 Выб/сек ~ 250 Mвыб/сек (один канал), 5 Выб/сек ~ 125 Mвыб/сек (два канала) |
| Интерполяция | (sin x)/x | |
| Глубина записи | 10 К точек на каждый каналl | |
| Коэффициент развертки | 4 нс/дел ~ 100 с/дел, с шагом 1~2~5 | |
| Погрешность времени выборки и времени задержки | ±100 ppm | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) | |
| Параметры вертикальной системы | АЦП | 8 бит |
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел | |
| Диапазон смещения | ±10 делений | |
| Полоса пропускания для аналогового периодического сигнала | 30 МГц | |
| Полоса пропускания для однократного сигнала | Полный диапазон | |
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания (60 МГц) | ≤11.67 нс (типичное) | |
| Погрешность коэф.усиления | ±3% | |
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | |
| Измерения | Курсорные | ΔV и ΔT между курсорами |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | |
| Математические операции | +, -, *, / ,FFT | |
| Сохранение во внутреннюю память | 15 осциллограмм | |
| Фигуры Лиссажу | Диапазон | Полный |
| Сдвиг фаз | ±3 градуса | |
| Частота ( типичное) | 1 кГц прямоугольного сигнала |
Особенности осциллографа ADS-2031V:
- 2 канала.
- Полоса пропускания - 30 МГц.
- Частота дискретизации - 250 Мвыб/с (125 Mвыб/с на канал).
- Максимальная память - 10 К на каждый канал.
- Входной импеданс: 1 МОм.
- Курсорные измерения.
- 20 автоизмерений.
- Математические функции БПФ.
- Интерполятор: линейный, Sin(x)/x.
- Усреднение.
- Пиковый детектор.
- Хранение: 15 осциллограмм.
- Покадровый регистратор (1000 кадров).
- Самописец.
- Интерфейс: USB-host, USB-device, LAN, VGA.
- Дисплей: 20 см, цветной, TFT, 800х600.
Система запуска:
| Параметр | Значене | ||
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | |
| EXT | ±600 мВ | ||
| EXT/5 | ±3 В | ||
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления | |
| EXT | ±(40 мВ + 6% от утановл. значения) | ||
| EXT/5 | ±(200 мВ +6% от утановл. значения) | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | ||
| Запуск по фронту | наклон | нарастающий, спадающий | |
| чувствительность | 0.3 деления | ||
| Запуск по длительности импульса | условие запруска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| Диапазон установок | 30 нс ~ 10 с | ||
| Запуск по видеосигналу | система | NTSC, PAL и SECAM | |
| Диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | ||
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| Диапазон установок | 30 нс ~ 10 с | ||
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | ||
Дисплей:
| Параметр | Значене |
| Тип дисплея | диагональ 8” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
Выход для компенсации пробника:
| Параметр | Значене |
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс:
| Параметр | Значене |
| Для связи с ПК | USB2.0, LAN |
| Сохранение | USB |
| Видеовыход | VGA |
Питание:
| Параметр | Значене |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | |
| Предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры:
| Параметр | Значене |
| Габаритные размеры | 348 мм × 170 мм × 78 мм (Д*В*Г) |
| Вес | Около 1.5 кг |
Комплект поставки ADS-2031V
| № | Наименование | Количество |
| 1. | Осциллограф ADS-2031V | 1 |
| 2. | Осциллографические щупы | 2 |
| 3. | Кабель питания | 1 |
| 4. | Кабель USB | 1 |
| 5. | Носитель с программным обеспечением и руководством пользователя | 1 |
| 6. | Краткое руководство пользователя | 1 |
