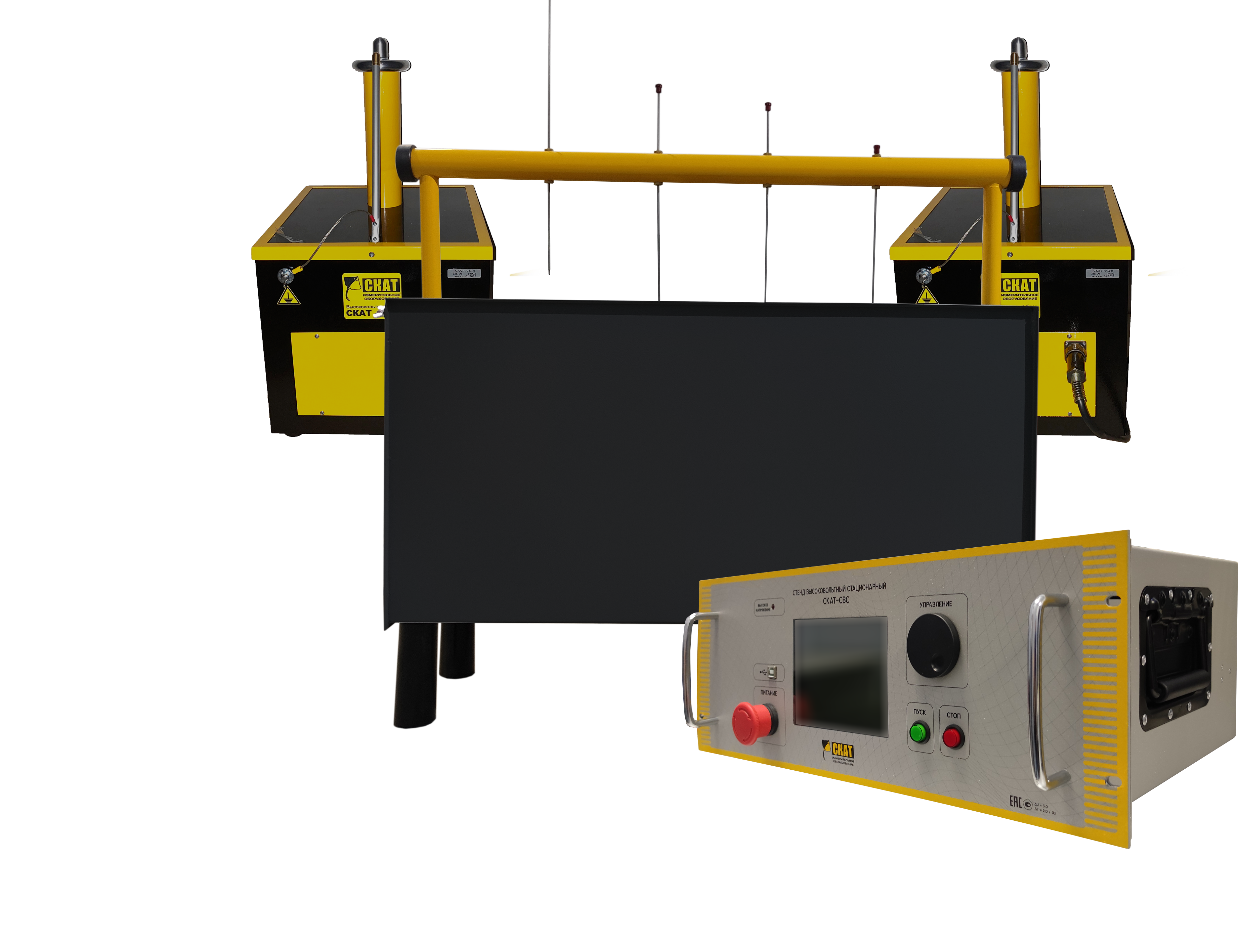

Стенд высоковольтный стационарный СКАТ-СВС создан для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты. Также оборудование стенда может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).
Стенды выпускаются в 3-х модификациях, которые отличаются максимальным значением воспроизведения/измерения напряжения и силы переменного тока высоковольтных блоков, входящих в комплект. Модификация СКАТ-СВС-50Ц комплектуется одним высоковольтным блоком на напряжение 50 кВ, модификация СКАТ-СВС-100Ц комплектуется двумя высоковольтным блоками на напряжение 50 кВ, модификация СКАТ-СВС-100-20Ц комплектуется одним высоковольтным блоком на напряжение 100 кВ и одним высоковольтным блоком на напряжение 20 кВ.
Стенды комплектуются ванной испытательной для испытаний диэлектрических бот, перчаток и электроинструмента. В блок управления (БУ) стенда встроен источник напряжения с диапазоном регулирования от 10 до 1000 В. Испытания напряжением свыше 1 кВ производятся с помощью внешних высоковольтных блоков (ВВБ).
Стенды предназначены для работы при температуре окружающего воздуха от плюс 10 ºC до плюс 40 ºC и относительной влажности до 95 % при температуре 25 ºC.
| Характеристика | Значение |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», В | от 20 до 1000 |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», кВ | от 1 до 20 |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 20 кВ», кВ | от 1 до 20 |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», кВ | - |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 100 кВ», кВ | от 5 до 100 |
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, в режиме «до 100 кВ между высоковольтными блоками», кВ | - |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, % | ±3 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «встроенный источник до 1000 В», мА | от 0,5 до 10 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «ванна испытательная до 20 кВ», мА | от 0,5 до 10 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 20 кВ», мА | от 1 до 40 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 50 кВ», мА | - |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «высоковольтный блок до 100 кВ», мА | от 1 до 20 |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц в режиме «до 100 кВ между высоковольтными блоками», мА | - |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % | ±(2,0+0,1·((Iм/I)-1))* |
| Параметры питающей сети: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Максимальная полная мощность, потребляемая стендом, В‧A, не более | 2500 |
| Количество внешних источников высокого напряжения | 2 |
| Количество каналов измерения силы тока при работе с ванной испытательной | 4 |
| Габаритные размеры блока управления, мм, не более | 490 х 380 х 200 |
| Габаритные размеры блока высоковольтного 20 кВ (ДхШхВ), мм, не более | 370 х 375 х 650 |
| Габаритные размеры блока высоковольтного 50 кВ (ДхШхВ), мм, не более | - |
| Габаритные размеры блока высоковольтного 100 кВ (ДхШхВ), мм, не более | 370 х 470 х 880 |
| Габаритные размеры ванны испытательной, мм, не более | 825 х 270 х 760 |
| Масса блока управления, кг, не более | 23 |
| Масса блока высоковольтного 20 кВ, кг, не более | 20 |
| Масса блока высоковольтного 50 кВ, кг, не более | - |
| Масса блока высоковольтного 100 кВ, кг, не более | 60 |
| Масса ванны испытательной, кг, не более | 17,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 ºС, %, не более - атмосферное давление, кПа | от +10 до +40 95 от 84 до 106,7 |
| Средняя наработка на отказ в нормальных условиях применения, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 10 |
Примечание:
I – измеренное значение силы тока, мА;
Iм – максимальное значение силы тока для выбранного режима, мА.
| № | Наименование | Количество |
| 1 | Блок управления | 1 |
| 2 | Высоковольтный блок 20 кВ | 1 |
| 3 | Высоковольтный блок 100 кВ | 1 |
| 4 | Ванна испытательная | 1 |
| 5 | Кабель межблочный, длина 4 м | 2 |
| 6 | Кабель высоковольтный, длина 1,5 м | 1 |
| 7 | Кабель измерительный, длина 3 м | 1 |
| 8 | Комплект кабелей для испытаний до 1000 В | 1 |
| 9 | Провод заземления | 3 |
| 10 | Кабель сетевой | 1 |
| 11 | Вилка разъема для подключения сигнальных цепей | 1 |
| 12 | Паспорт | 1 |
| 13 | Руководство по эксплуатации | 1 |
