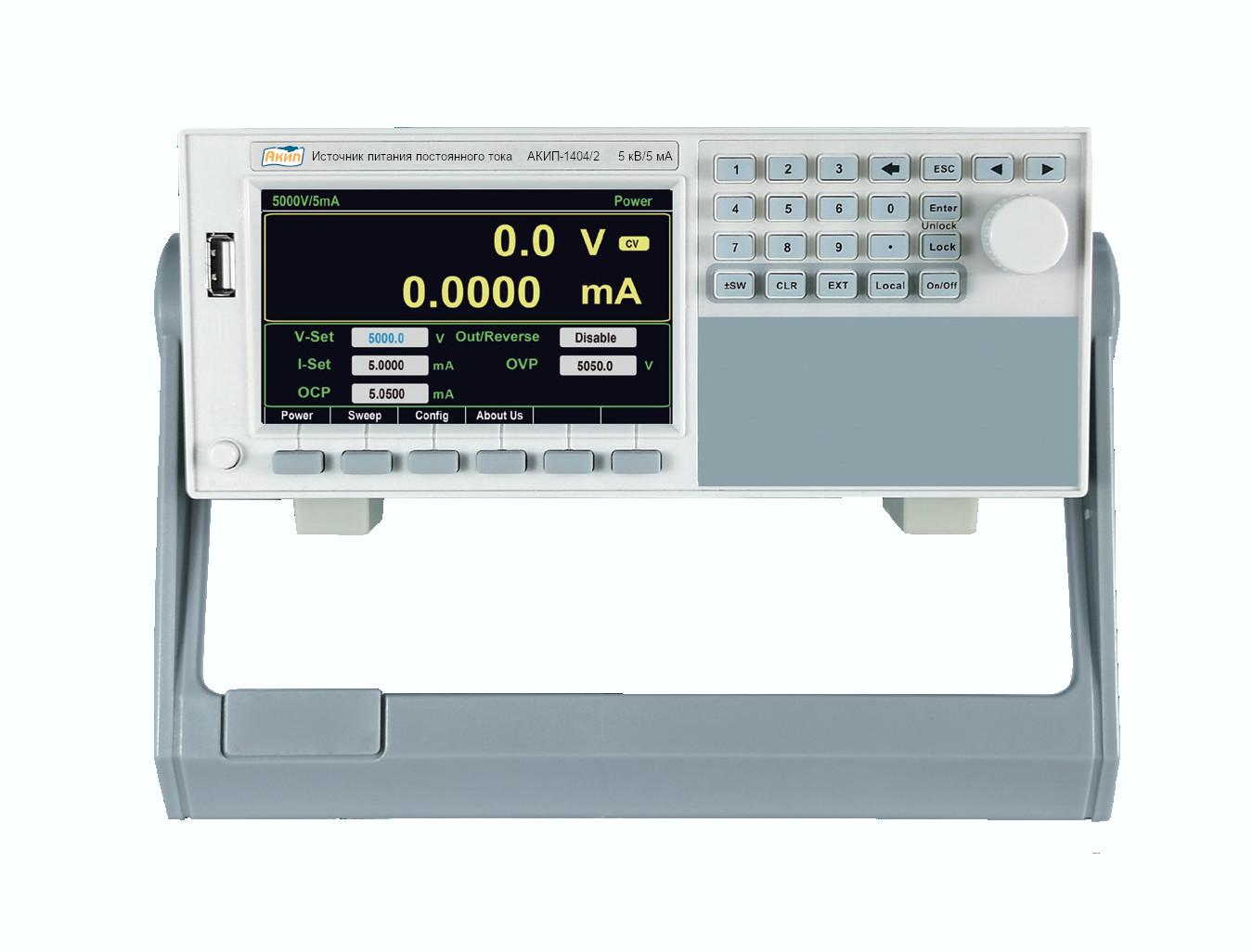

АКИП-1404/2 источник питания

Особенности источника питания АКИП-1404:

• 3 модели АКИП-1404/1, АКИП-1404/2 и АКИП-1404/3: выходное напряжение до 2500 В, 5000 В и 10000 В. Выходной ток 10 мА, 5 мА и 1 мА, максимальная мощность 10 Вт и 25 Вт.
• Максимальное разрешение 0,1 В / 0,1 мкА.
• Режим стабилизации тока (СС) и напряжения (CV).
• Низкий уровень шума для высокой точности и чувствительности измерений.
• 4,3-дюймовый ЖК-экран высокой четкости.
• Защита от перенапряжения, перегрузки по току, защита от короткого замыкания.
• Интерфейсы ДУ: RS-232, LAN, аналоговый.

Области применения источника питания АКИП-1404:

• испытание на пробой высоковольтных устройств;
• испытание изоляции;
• исследования в области физики высоких энергий;
• испытание удельного сопротивления высоким напряжением;
• испытание компонентов высоким напряжением.

Описание источника питания АКИП-1404:

Низкий уровень шума на выходе. Низкий выходной шум имеет большое значение для источников питания. Пульсации на выходе АКИП-1404 могут быть ниже 3 мВ (среднеквадратичное значение), что очень ценно для чувствительных измерительных приборов при измерении тока утечки или высокого удельного сопротивления.

Большой размер ЖК-экрана. Серия АКИП-1404 оснащена 4,3-дюймовым ЖК-экраном высокой четкости. По сравнению с традиционными светодиодными цифровыми дисплеями, ЖК-экраны имеют такие преимущества, как низкое энергопотребление, компактный размер и низкое излучение. Большой размер ЖК-экрана и удобный дизайн интерфейса делают АКИП-1404 интуитивно понятным и простым в использовании.

Удобен для системной интеграции высоковольтных испытаний. Серия АКИП-1404 имеет выходной интерфейс высокого напряжения, аналоговый интерфейс программирования и интерфейс контроля напряжения/тока на задней панели. АКИП-1404 имеет порт LAN и интерфейс RS232. Поддерживается команды SCPI, а также может быть использован с коммуникационным преобразователем NE101 для поддержки систем IEEE-488. Различные интерфейсы АКИП-1404 могут быть использованы для создания автоматизированной системы высоковольтных испытаний.

• Сравнительные характеристики источников питания серии АКИП-1404:

  Модель	U ВЫХ	IМАКСВЫХ	Разрешение	WМАКСВЫХ
  АКИП-1404/1	±2500 В	10 мА	0,1 В / 0,1 мкА	25 Вт
  АКИП-1404/2	±5000 В	5 мА	0,1 В / 0,1 мкА	25 Вт
  АКИП-1404/3	±10000 В	1 мА	1 В / 0,1 мкА	10 Вт

  Технические характеристики источника питания АКИП-1404/2:

  Параметр	Значение
  Установка выходных параметров
  Погрешность установки
  Напряжение	± (0,01 % + 0,05 % от полной шкалы)
  Ток	± (0,02 % + 0,05 % от полной шкалы)
  Погрешность измерения
  Напряжение	± (0,01 % + 0,05 % от полной шкалы)
  Ток	± (0,02 % + 0,05 % от полной шкалы)
  Стабилизация напряжения
  Нестабильность	При изменении напряжения питания 0,01% При изменении тока нагрузки 0,01%
  Уровень пульсаций	≤15 мВп-п/ ≤3 мВср.кв АКИП-1404/1 ≤30 мВп-п/ ≤3 мВср.кв АКИП-1404/2 ≤50 мВп-п/ ≤10 мВср.кв АКИП-1404/3
  Время нарастания (10%...90%) С нагрузкой или без нагрузки	≤3 с АКИП-1404/1 ≤4 с АКИП-1404/2 ≤8 с АКИП-1404/3
  Время спада (90%...10%) С полной нагрузкой	≤3 с
  Время спада (90%...10%) Без нагрузки	≤15 с АКИП-1404/1 ≤30 с АКИП-1404/2 ≤60 с АКИП-1404/3
  Прочие параметры
  Стабильность	0,005 % / 1000 часов
  Температурный дрейф	0,005 % /°C, 0 - 50 °C
  Дистанционное управление
  Интерфейс	RS-232, LAN
  Время реакции	2 мс
  Интерфейс аналогового ДУ	0…10 В (программирование/ мониторинг) / 16 Гц
  Общие данные
  Напряжение питания	220 В ±10%, частота 50/60 Гц
  Потребляемый ток	1 А максимум
  Температура эксплуатации	23±5 °С нормируемые параметры 0…18 °С и 28…40 °С параметры не нормируются
  Габаритные размеры	214 × 88 × 413 мм
  Масса	≤ 3,0 кг
