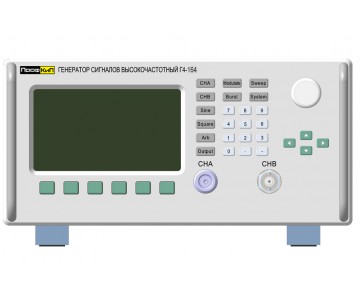

ПрофКиП Г4-164 генератор сигналов высокочастотный

Г4-164М генератор сигналов ВЧ
Артикул: 417173
Бренд: ПрофКИП
Цена:
526 500 Р
Доступен для заказа
Добавить к сравнению

Назначение генератора сигналов высокочастотного ПрофКиП Г4-164:

Генератор сигналов высокочастотный ПрофКиП Г4-164 предназначен для воспроизведения высокостабильных по частоте сигналов синусоидальной и прямоугольной формы с различными видами модуляции. На дополнительном выходе генераторы воспроизводят сигналы синусоидальной, прямоугольной и произвольной форм с регулируемым базовым смещением. Кроме того генераторы по основному выходу обеспечивают работу в режиме свипирования - генератора качающейся частоты. Оба выхода у генераторов могут включаться/отключаться независимо, а также работать одновременно. Дополнительно генераторы оснащены выходом TTL уровня. Генератор рассчитан для работы в лабораториях, цехах и ремонтных мастерских, в том числе и подвижных. Прибор широко применяется при разработке, производстве, эксплуатации и ремонте средств связи, имеет низкий уровень амплитудных и фазовых шумов вблизи несущей.

Особенности генератора сигналов высокочастотного ПрофКиП Г4-164:

  • Диапазон частот: 1 мкГц…1000 МГц;
  • 2 независимых канала;
  • Виды модуляции: АМ, ЧМ, ЧМн, ФМн;
  • Современный многофункциональный ЖК-дисплей;
  • Интерфейс USB, RS-232;
  • Страна производства Россия.

Технические характеристики генератора сигналов высокочастотного ПрофКиП Г4-164:

ПараметрЗначение
Диапазон частот1 мкГц…1000 МГц
Форма сигналовСинусоидальный, прямоугольная
Номинальное сопротивление нагрузки50 Ом/1 Мом (выбирается пользователем)
Относительная погрешность установки частоты (периода)В диапазоне частот менее 1 кГц≤ ±5·10-5
В диапазоне частот от 1 кГц до верхнего предела частоты соответствующей модели≤ ±1·10-6
Характеристики синусоидального сигнала
Диапазон частот1 мкГц…1000 МГц
Уровень высших гармоник по отношению к первой при уровне выходного сигнала не более +10 дБмДля частот ≤ 80 МГц< -30 дБ
Для частот более 80 МГц< -35 дБ
Диапазон регулировки выходного уровняДля частот до 500 МГц включительно-120…+13 дБм
Для частот 500…1000 МГц-110…+13 дБм
Пределы допускаемой абсолютной погрешности установки опорного уровня 0 дБм на нагрузке 50 ОмДля частот до 500 МГц включительно±1,0 дБ
Для частот 500…1000 МГц±1,5 дБ
Характеристики сигнала прямоугольной формы
Диапазон частот1 мкГц…20 МГц
Длительность фронта и срезаНе более 20 нс
Выброс на вершине импульса на нагрузке 50 ОмНе более 5%
Диапазон установки амплитуды импульсов1 мВ…2,8 В
Предел допускаемой относительной погрешности установки амплитуды импульсов±10%
Характеристики в режимах модуляции
Виды модуляцииАмплитудная, частотная, частотная цифровая манипуляция, фазовая цифровая манипуляция, пакетная модуляция, режим качания частоты
Источник модуляцииВнутренний, внешний
Параметры амплитудной модуляции (АМ)
Форма несущейСинус, прямоугольная
Форма сигнала модуляцииСинус, прямоугольная, треугольная
Частота модуляции1 мкГц…20 кГц
Глубина модуляции % при уровне выходного сигнала ≤4 дБмПри частоте несущей ≤80 МГц1…120
При частоте несущей более 80 МГц1…80
Абсолютная погрешность установки глубины модуляции 5…80% при модуляции синусоидальным сигналом в диапазоне модулирующих частот 100 Гц…20 кГц±(0,1Муст)%, где Муст – установленная глубина модуляции
Параметры частотной модуляции (FМ)
Форма несущейСинус, прямоугольная
Форма сигнала модуляцииСинус, прямоугольная, треугольная
Частота модуляцииПри частоте несущей ≤80 МГц1 мкГц…20 кГц
При частоте несущей более 80 МГц1 мкГц…1 кГц
ДевиацияПри частоте несущей ≤80 МГц0…Fнес/2, где Fнес – частота несущей
При частоте несущей более 80 МГц0…100 кГц
Абсолютная допустимая погрешность установки девиации при модуляции синусоидальным сигналом в диапазоне модулирующих частот 100 Гц…20 кГц±0, 1Fд, где Fд – установленное значение девиации
Параметры цифровой частотной манипуляции (FSK)
Форма несущейСинус
Максимальная частота несущей при наличии сигнала манипуляции80 МГц
Скачок (изменение) частоты в импульсе1 мкГц…80 МГц
Частота импульсов манипуляции1 мкГц…10 кГц
Параметры цифровой фазовой манипуляции (PSK)
Форма несущейСинус
Скачок (изменение) фазы в импульсе0…360°
Частота импульсов манипуляции1 мкГц…10 кГц
Параметры в режиме генератора качающейся частоты
Режим запускаВнутренний, внешний, ручной
Режим качанияЛинейный, логарифмический
Форма несущейСинус, прямоугольная
Частота несущейДля сигнала синусоидальной формы1 мкГц…80 МГц
Для сигнала прямоугольной формы1 мкГц…20 МГц
Время перестройки частотыДля линейной перестройки0,001…800 с
Для логарифмической перестройки0,1…80 с
Параметры в режиме пакетной модуляции (Bust)
Режим запускаВнутренний, внешний, ручной
Форма несущейСинус, прямоугольная
Частота несущейДля сигнала синусоидальной формы1 мкГц…80 МГц
Для сигнала прямоугольной формы1 мкГц…20 МГц
Количество периодов несущей в пакете1…104 с дискретностью 1
Период следования пакетов1 мс…800 с с дискретностью 1 мс
Начальная фаза несущей в пакете0…360°
Характеристики генератора по дополнительному каналу «В»
Номинальное сопротивление нагрузки50 Ом/1 Мом (выбирается пользователем)
Форма выходного сигналаСинусоидальная, прямоугольная, треугольная, экспоненциальная, импульсный сигнал, кардиальный синус, шумовой сигнал, постоянное напряжение
Диапазон установки длительности импульсов для сигнала прямоугольной формы1…99% от периода
Длительность фронта и среза прямоугольных импульсовНе более 50 нс
Диапазон установки симметричности сигнала треугольной формы0,1…99,9%
Максимальное постоянное напряжения смещенияНа нагрузке 50 Ом±5 В
На нагрузке 1 МОм±10 В
Характеристики генератора по выходу TTL
Форма выходного сигналаПрямоугольная с уровнем TTL
Диапазон частот1 мкГц…40 МГц
Амплитуда импульсов на нагрузке 50 Ом2…5 В
Общие характеристики
Параметры сети питанияНапряжениеПеременное 100…240 В
Частота47…63 Гц
Максимальная потребляемая мощность30 ВА
Нормальные условия эксплуатацииТемпература окружающей среды23±5°С
Относительная влажностьНе более 80%
Рабочие условия эксплуатацииТемпература окружающей среды10…40°С
Относительная влажность80%

Комплект поставки ПрофКиП Г4-164

№НаименованиеКоличество
1Генератор сигналов высокочастотный ПрофКиП Г4-1641
2Кабель питания1
3Руководство по эксплуатации1
4Методика поверки1
По запросу
