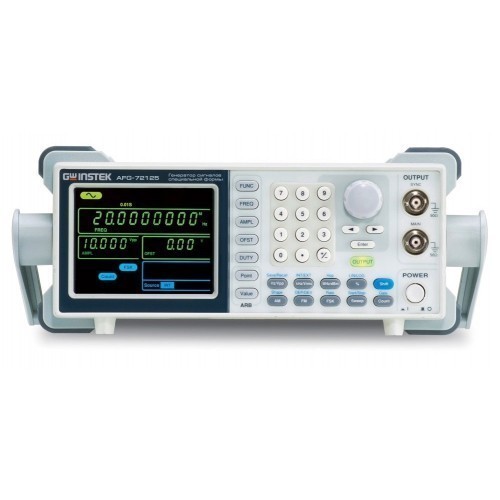

AFG-72005 - генератор сигналов специальной формы

Диапазон частот (синус, прямоуг.): до 5 МГц Использование прямого цифрового синтеза (DDS) Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение Разрешение по частоте: 0,1 Гц Разрядность ЦАП 10 бит (для произвольной формы)

Особенности генератора сигналов специальной формы AFG-72005
-Диапазон частот (синус, прямоуг.): до 5 МГц
-Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
-Разрешение по частоте: 0,1 Гц
-Разрядность ЦАП 10 бит (для произвольной формы)
-Частота дискретизации: 20 МГц
-Формирование сигналов произвольной формы (СПФ/ARB)
-Память формы сигнала: 4000 точек (10 ячеек)
-Трехцветный ЖК-дисплей (графический) с подсветкой
-Выход ТТЛ, вход внешней модуляции
-ПО для формирования сигналов произв. формы
-Интерфейс USB

Технические характеристики генератора сигналов специальной формы AFG-72005

Выходные параметры

• Частотный диапазон (синус, меандр): 0,1 Гц – 5 МГц
• Разрешение: 0,1 Гц
• Погрешность установки частоты: ±20х10-6
• Выходной уровень: 1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ

Синусоида

• Погрешность установки уровня на 1 кГц: ±(1%+1 мВ пик-пик)
• Неравномерность АЧХ относительно 1 кГц:
• 0,1 дБ при f 0,3 дБ при f =100 кГц … 5 МГц
• 0,4 дБ при f = 5 МГц … 25 МГц
• Коэффициент гармоник (амплитуда>1 Впик-пик):
• ≤ -55 дБн от DC до 1 МГц
• < -30 дБ от 5 МГц до 25 МГц
• Постоянное смещение
• Диапазон смещения:
• ±5 Впик на нагрузке 50 Ом (AC+DC)
• ±10 Впик без нагрузки (AC+DC)
• Погрешность установки: ±(1%+5 мВ + 0,5 %от амплитуды)

Меандр

• Частотный диапазон: 0,1 Гц – 5 МГц
• Время нарастания/спада: < 25 нс при нагрузке 50 Ом
• Выброс: <5%
• Перестраиваемая скважность:
• 1,0% - 99% (до 100 кГц)
• 20%– 80% (до 5 МГц)
• 40%– 60% (до 10 МГц)
• 50% (до 25 МГц)
• Асимметрия: 1 % от периода + 1 нс

Пила

• Диапазон частот: 0,1 Гц – 1 МГц
• Нелинейность: <0,1%
• Перестраиваемая скважность: 0,0 – 100,0% (разрешение 0,1 %)

Произвольная форма

• Частота дискретизации: 20 МГц
• Частота повторения: 10 МГц
• Длина памяти: 4 тысячи точек
• Разрешение ЦАП: 10 бит

Общие данные

• Дисплей: ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов)
• Память: 10 ячеек (профили настроек)
• Напряжение питания: 100…240 В; частота 50…60 Гц
• Габаритные размеры: 266 х 107 х 293 мм
• Масса: 2,5 кг

Комплект поставки AFG-72005:
1.Генератор сигналов специальной формы AFG-72005 - 1
2.Сетевой шнур - 1
3.РЭ - 1
4.Соединительный кабель BNC – Alligator (GTL-101) - 1
